CAD布局该咋样去运用呢？我们于使用CAD软件之际，布局空间出图相较于模型空间所具备的好处是，当有调整不同比例的需求时，仅仅需要借助调整视口比例，而并非要缩放图框，而且能够反复调用处于相同模型空间里的图形。下面以中望CAD作为例子，来简略瞧瞧在CAD里怎样经由布局空间出图。

CAD系列软件最新版本下载

如何运用CAD布局呢？首先，鉴于绘图习惯，我们能够针对布局空间开展一些基本的设置，进入工具，接着进入选项，然后进入显示中。

把显示可打印区域去掉，把显示图纸背景去掉，在颜色那里将图纸/布局换成黑色，当然能够依据个人喜好去调整。

如何运用CAD布局呢？在模型空间之中，把需要进行绘制的图形给绘制完成了，就如同图二那样。

CAD布局要如何使用呢，接着来在布局空间里面去新建布局，或者能够借助右键来调用模板哦，模板所具备的好处是能够经由模板设置好相关内容，像是字体、线形、标注样式诸如此类的，于布局空间调用比例为1：1的图框，恰似图三这般的。

CAD布局该如何运用呢，借助MV命令去创建视口，对出图的布局予以调整，就如同图四那般。

CAD布局该如何使用呢，要选择视口，并且在属性里对各图的出图比例进行调整，就像图五那样，把立面图调整成1:50，而3张详图分别调整为1:30、1:20，最后的效果如同图六所示，这要怎么做呢？

然后通过MV—L命令分别将3个视口锁定。

CAD布局该如何运用呢？最后能够实现完成标注以及文字的工作，当然在展开标注的时候需要留意比例因子的调整，在标注菜单里，找到标注样式中的主单位选项，像1∶50的图纸就必须要把比例因子调整到50（图七）。

关于CAD布局该咋样去运用呢，在出图之际能够把视口放置于同一图层之下使其关闭，又或者能够在属性方面作出选择，将着色打印选定为消隐（关联图为例图八），这该如何操作呢。

简单讲解CAD布局用法和基本操作

AutoCAD以及浩辰CAD所提供的模型空间和布局空间里，CAD布局用法与基本操作究竟是什么呢？一般而言，大部分图纸绘制以及设计工作是于模型空间开展的，能够借此绘制二维图形或者三维图形。布局空间一般是用于排图打印方面的，它设有一张虚拟纸张，可借由视口按照特定比例大小把模型空间放置至纸张上，就算是在布局空间绘图也是可行的，像是进行标注、插入图框之类的操作。通常一个布局空间仅放置一个图框，这就如同一张图纸，然而图框之中能够放置多个视口，这些视口在大小方面可以存在差异，在形状方面也能够有所不同，比例同样会不一样，而这一切均取决于出图的需求，视口内部显示的乃是模型空间所绘制图形的全部或者一部分。布局处于图纸空间之际，可以对三维模型进行绘制，不过没办法调整视图方向，当进入视口，也就是进入图纸空间之后，操作与模型空间是完全一样的，只是图形被视口边界进行了裁剪。

换一种更便于理解的表述来讲，图纸空间能够被视作是铺盖在模型空间之上的一层不透明之纸张，假想要从图纸空间去观看模型空间的内容，那就非得开展开“视口”这样的操作才行，而此操作也就是所谓的“开窗”。

图纸空间属于二维空间范畴，于图纸空间绘制的对象，虽具备Z坐标，然而部分涉及三维操作的关联命令，在此空间无法得以运用，致使其显示特性类同于二维空间。CAD特意预备了三维转二维之命令，即轮廓/视图/图形(Solprof/Soldview/Soldraw)，借助该项命令，能够于布局空间之内，凭借视口以及相关视图，把三维模型转变为二维投影。图纸空间主要所具备的作用，在于主要是要拿来出图的，即便是那在模型空间绘制而言在模型空间去开展绘制的图，于图纸空间当中进行调整，进行那样的调整，还要进行排版，这般的过程称作“布局”，这般地被称作“布局”那是极为契合的，是非常恰当的是非常很恰当的。

用来称作“视口”的，乃是于名为图纸空间之上的那张“纸”里头所开出的一个口子，此口子的大小，其形状能够任凭随意去开展使用，具体的情况可详细查看视图菜单之下的视口项那儿。在视口之中，针对模型空间的图形来开展缩放，也就是 ZOOM 操作，还有平移，即 PAN 操作，以及改变坐标系，也就是 UCS 等操作，能够被理解成，把这张开有窗口的“纸”拿到眼前，接着与模型空间的对象保持远或者近的状态，这等同于 ZOOM 操作，进行左右移动，这等效于 PAN 操作，以及进行旋转，这等效于 UCS 操作等。更形象来讲，就是这些操作是针对图纸空间这张“纸”的，如此便能理解为何在图纸空间进行若干操作后，对模型空间却没有影响的缘由。要是不再期望改变布局，那就需要“锁定视口”。

可以针对模型空间绘图有几个方面的说明或者要求，倘若做不到这几条，图纸空间的状态对于操作主体来说，也依旧处于一种混乱的态势啊。熟练地去对于图纸空间进行使用，是需要配合几个方面设置的，而且也可能要改变操作主体自己以前绘图以及出图的习惯，不过操作主体觉得用诸般设置以及习惯改变去换来轻松的操作，是非常值得的。

1、以尽量高度一致的方式来绘制图形为佳，如此这般，绘图过程当中会较为便捷利落，往后进行修改之时同样是便利有加，更为关键首要突出的一点在于，当借助图纸空间来输出图形之际更能够体现出灵活自如的特性，是极为便利的。

2、要弄清楚自己于模型空间绘图时所采用的单位，要是以毫米作单位，那1米便要用1000个CAD单位，若以厘米为单位，那1米就得用100个CAD单位，需加以说明的是，在CAD里设定的所谓“绘图单位”是没什么意义的，绘图的单位应当在使用者心里，这也是CAD具备灵活性的一个层面，因为这样的话在CAD中绘制一条长度为1的线段，能够代表任何一种单位长度。

3、每个工程在开展之前，就应当制作一个供参与该项目的全部人员使用的标准图框，以此达成出图风格的统一，这便是标准图框 ，如我们所需的一个A3图框，能够在模型空间完成制作并且是以毫米作为单位 ，左下角的坐标是(0，0) ，为了方便使用者插入图框，该标准图框应单独保存为一个DWG文件。

4、打印时，打印比例方面，其他设置大体适合各自习惯因而就行，当前唯一不同要求是，需按1比1，或者按1比1.02也就是至98%缩小来打印，如此有的好处明显，我们无需做繁琐比例换算工作，所有比例问题于图纸空间以及标注样式里设置，最终同一个工作组绘图风格基本一致。

5、标注样式的设置

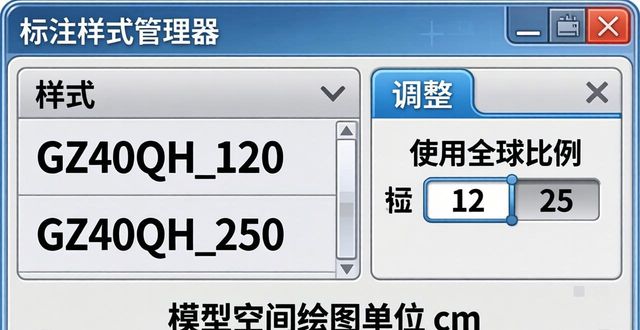

翻启“标注样式管理器”工具，于“样式”的列表范畴里依次陈列当下文档当中已然存在的标注样式情形，通常于绘制图形的工作任务进程中大概会运用到一至两种样式状况，最为适宜的做法是将其名称改换为自身日常惯常使用的样式内容，好比“GZ40QH_120”这种样式名称表征为国主 40 项目的桥涵类型组且其比例尺设定值为 1：120 的样式内涵情形。按照这种方法，最好先设置完一个标注样式之后，再把此样式当作基础样式去新建其他样式，“GZ40QH_120”与“GZ40QH_250”这两种标注样式仅一个参数存在差异，即处于“调整”标签下的“使用全局比例”分别是12和25（模型空间绘图单位为“cm”为前提），设置极为简便。样式设置妥当后，还能够给你的同事共享，如此他们便无需开展繁琐的设置工作了。

我们针对“GZ40QH_120”展开修改，首先着手对箭头大小作出设置，接着对超出尺寸线长度予以设置，随后对文字高度进行设置，其遵循的原则是，最终打印呈现的模样即为设置应达成的样子，举例来说，最终打印出来的箭头大小为2.0mm，文字高度为3.0mm，超出尺寸线为1.5mm，那么在设置这些数值的时候，就要设置成先前的数值，暂且不去考虑它的放大系数。接下里，切换到标注标签中的调整选项卡，从中选择标注特征比例框架里的使用全局比例，于其后面的文本框之中，输入后续经计算得出的全局比例数值（像是12或者25）。完成这般设置之后，确认返回标注样式管理器，把所需用到的标注样式设定为当前状态，经由如此操作，在模型空间实施标注之际，其尺寸便会显得较为恰当，于进行出图操作之时，也不会出现致使图幅变得混乱无序的状况了。这样进行设置，一个显著的优点在于，当调整标注样式时，我们大体上能够不去理会出图比例的具体数值，直接把各项设置为最终出图时所呈现的效果，而需要针对不同出图比例加以调整的，唯一的那个参数便是全局比例。

6、在完成一幅图的大致轮廓后，也就是在尚未进行众多文字以及尺寸标注之前，就得依照以下方法来确定最终的出图比例，也就是要确定全局比例，确定自定义比例系数，确定模型空间文字大小（与此同时能够确定多义线的宽度）。

(1)图的大致轮廓绘制好了以后，切换到图纸空间(布局)。

(2)将标准图框进行插入操作，借助MV（MVIEW）这个命令，沿着内边框去开启视口，就如同下面图片里被选中的部分就是已经创建好的视口。

CAD布局的用法以及基本操作究竟是什么？要通过双击视窗范围以内操作，或者借助MS命令从图纸空间转变进入模型空间才行，这里要留意操作方法。随后要运用缩放平移等办法，让你所需要打印的那一部分显示在图框范围之内，一般来讲我们在绘图的时候就要思索最终的出图比例，进而合理设定图中文字或者设备图块的大小，不然最后可能会出现打印出來文字过大或者过小这种状况。

要用PS命令从模型空间退回图纸空间，或者双击视口范围以外的地方，也能够通过单击底部状态栏的模型与图纸那个切换按钮达到目的。首先得去选择视口，要是直接没办法把它选中，那就如同下面所展示的那样采用框选（从左边往右边去框）这种方式。要是视口以及图框的内框线重叠在一起，那么就有可能会选中框线。

倘若仅仅是选中了视口，那么属性框会呈现出如下这般的图示情况，要是框选了视口以及其他对象，那就需要于属性框顶部的下拉框里选中“视口”，以此来显示视口属性。

在这个时候，我们能够进行查看以及修改视口的特性了，其主要的作用是用来设定出图的比例，对于视口的比例而言，可以在选中视口之后，于视口工具栏当中进行修改。就如同图示这样。

我们需要关心的，在视口的属性里，是两个地方，一处是“显示锁定”，另一处是“自定义比例”。

用“显示锁定”，把最终设置好比例的视口锁定，如此一来，就不会因为误操作，致使重复去调整视口了。

怎样去知晓自定义比例，一般来讲不同的行业以及不同的专业都存在一些规范，比如说建筑图纸常常采用的是1:100比例，小区给排水会运用1:200的比例，总而言之就是1:1绘制的图形依据一定比例进行缩放之后，能够恰好放置到图纸上，这在绘图之前是应当确定好比例的，所以在设置视口之后选择一个固定比例后，进入视口把图形平移到适宜位置，必要之时需要拖动视口的夹点(角点)来更改视口的大小，在此处就不再详尽阐述比例换算的方法了。要是于绘图之际确定了出图比例，那么在绘图之时就得适度去调整文字高度以及设备图块的比例呢，比如出图比例是1:100，打印图纸所要求的文字高度为3mm，要是按照1:1绘图，那文字高度就应当设置成300，图块大小同样得依据要求来设置插入时的比例哟。现今在CAD上面存在着诸多二次开发软件，像浩辰建筑软件、浩辰机械软件这般，在绘图时能够设置好出图比例，软件会自动去调整文字高度以及图块插入比例。

CAD布局的运用方式以及其基础的操作内容究竟是什么呢？截至目前，布局的基础操作已然完成完毕，接下来再去介绍一些具备实用性质的技巧。

一、在同一张图纸上需要用到两种以上的比例出图。

这个问题实际上是要用到两套标注样式，还要用到两个视口，对应图形部分的文字高度要分别进行设置，用于1：600的图形部分，字高是180，标注样式用GZ40QH - 600，用于1：120的图形部分，字高为36，标注样式用GZ40QH - 120。

说明性的文字直接写到图纸空间即可，字高也不用换算了。

二、如何不打印视口边界

假设一张图里存在多个视口，打印之际视口线同样会被打印出来，解决之道是将这部分视口安放于“DefPoints”图层当中，不论在AutoCAD或者浩辰CAD里，此图层内的对象是不会被打印出来的。观摩下图，要是其他某个图层里的东西也不想被打印出来，于图层管理器内点击对应图层后面的那个打印机，使其呈现红“×”或者斜杠，该图层上的所有图形将不会被打印出来。

三、虚线打印为实线

此外，偶尔于模型空间所设置的线型是虚线，可在图纸空间展示出来的却是实线，这属于线形比例有关问题。首先，你得从图纸空间进入到模型空间去，尝试运用“RE”命令刷新一回。要是仍旧没有正常显现，那就挑选那条虚线（当然也能够是点画线啦）。依据视口比例去调节它的“线型比例”，偶尔一次调节得不合适，就得多次进行调节，直到符合要求才行。

要是“线型比例”过大，在模型空间就显示不下线型，要是“线型比例”过小，在模型空间同样显示不出线型，故而建议用一种颜色区分虚线，或者拿两种颜色区分虚线。

四、页面设置

进入布局空间，插入图框后，就会发觉图框与布局空间里的图纸背景不相匹配，这时候就得启动打印，框选图框，选好打印机，设置好出图比例，之后点“应用到布局”，图纸背景才会跟图框相匹配。要是每个布局都设定好了页面设置，能够利用“发布”功能展开批量打印，然这要求一个布局里面只包含一张图，而且这张图的打印设置已然设置好。

倘若此次的打印设置打算跟上次打印设置大体相同，径直选择便可达成大部分设置工作，你仅需做的便是点击“窗口”选出打印范围，接着予以确定，最后进行一下预览，能够在所有工作结束之后，再打印出你的成果。

五、设置多边形和圆形视口

在某些图纸之内，存在着要去创建不规则形状视口的需求，像是局部大样图这种情况，这时能够先借由多段线（Pline）来绘制好封闭状态的视口形状，接着运行新建视口：vports命令，再去选择选项：O（对象），之后选择绘制完成的多段线，如此便能够创建不规则的视口。当然，也能够借助新建视口的多边形（P）选项直接绘制多边形窗口。
