支架设计排版对比：传统与优化方法，看外架角部排版差异

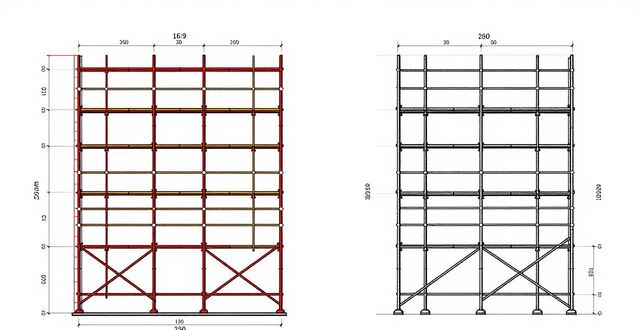

首先来看看两张图，用于对比传统排版方法以及优化后的排版方法，也就是本文所讲的那种方法，通过搭设，呈现出的效果是什么样呢？在图中能看到，白点所在处是井字架增加了立杆，重点是要观察外架角部排版的差异。接下来言归正传，第一步，当拿到施工图纸之后，要确定主体结构所使用的模板体系，借此进而确定脚手架内立杆与主体结构之间的距离。通常要是采用传统木模版施工，外架内立杆和主体结构之间的距离大概在350mm左右。运用CAD进行画图操作，借助多线段（其快捷方式为PL），沿着一幢建筑的外墙边线勾勒出封闭线，空调板无需予以考虑，径直穿过，图里红线便是所绘制的封闭线框。接着，把该封闭线框朝着外部方向偏移350毫米，（此一距离系内立杆与主体结构之间的距离）。随后把偏移之后的线框，再度朝着外面偏移一个架体的宽度（依据 jgj 130 至 2011 里表格所显示的，架体宽度是 1050 至 1300mm，实际上施工过程中宽度 850mm 较为常见，在此依照 850 来展开讲解），第三步，对脚手架內立杆连线、外立杆连线，要是存在错开且比较狭小的部位能够直接拉通，不然搭建脚手架转角过多，会相对麻烦些，对照上面那张图，查看下面这张图（云线圈住的地方已经直接拉通了）。第四步，为便利外架剪刀撑排布，若无特殊情形，此地统一规定剪刀撑跨越5根立杆，即4个纵距， 此依脚手架排版五个原则。运用CAD测量工具，测量外架某一立面长度，即脚手架外立杆边线，如图所示，测量长度为28500。第四步，关键在此，别眨眼。我们常规做法是，脚手架纵距为1500mm，用此数据除以1500，得出得数就近凑成双数。285001500得出的结果是19，它恰好能被分成19个纵距，依据我们的双数跨原则，要就近按照双数进行排版，也就是按照18个纵距来计算，或者按照20个纵距核算，于此按照20个纵距计算的话，南立面脚手架立杆的纵距就是。
